Revue Technique Automobile Skoda Octavia: Déposer et poser l'habillage du bas du montant C
Déposer
Pour les véhicules avec airbag de tête
| ATTENTION! Déconnecter la tresse de masse
de la batterie avant de travailler sur l'installation électrique.
Des travaux complémentaires doivent être effectués en cas de débranchement et de rebranchement de la tresse de masse de la batterie Installation électrique ; Gr. de rép. 27. |
Pour tous les véhicules
- Déposer l'habillage du bas du montant B .
- Déposer la banquette arrière .
- Déposer le rembourrage latéral .
- Rabattre le dossier.

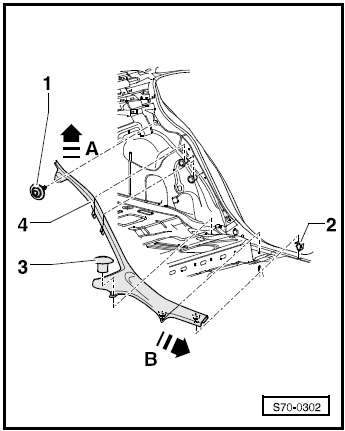

- Retirer la vis -1- (1,5 Nm) et l'écrou -3-.
- Défaire la partie supérieure de l'habillage du montant C vers le haut -flèche A-.
- Enlever l'habillage du bas du montant C -4- vers l'avant -flèche B-.
Poser
La pose doit être effectuée dans l'ordre inverse en tenant compte des points suivants:
- Remplacer les clips -2- dans l'habillage du bas du montant C -4-, si nécessaire par des neufs.
