Déposer
| ATTENTION! Déconnecter la tresse de masse
de la batterie avant de travailler sur l'installation électrique.
Des travaux complémentaires doivent être effectués en cas de débranchement et de rebranchement de la tresse de masse de la batterie Installation électrique ; Gr. de rép. 27. |

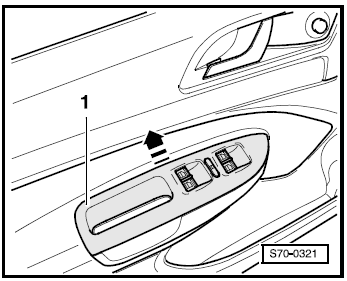

- Déclipser la poignée incurvée -1- en la tirant vers le haut -flèche-.

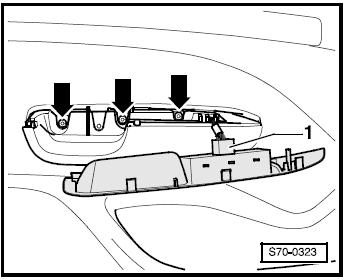

- Débrancher la connexion à fiches -1-.
- Déposer les vis -flèches- (4 Nm).

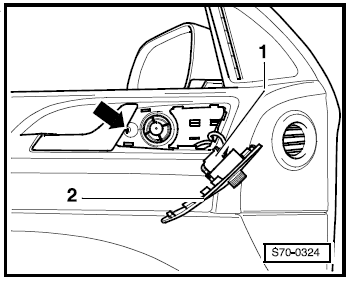

- Déclipser le cache du haut-parleur de tweeter -2- et débrancher la connexion à fiches -1-.
- Déposer la vis -flèche- (1 Nm).

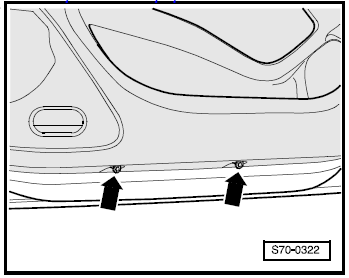

- Retirer les vis -flèches-.
- Déclipser le revêtement de la portière de la portière et enlever vers le haut.
- Décrocher le câble d'actionnement de la poignée de la portière et débrancher les connexions à fiches.
Poser
La pose doit être effectuée dans l'ordre inverse.
