Revue Technique Automobile Skoda Octavia: Dépose et pose du hayon
Déposer
Remarque 2 mécaniciens sont nécessaires pour la dépose et la pose.
- Déposer les habillages du haut et du bas du hayon.
- Déposer la baguette de finition.
- Débrancher les connexions à fiches électriques et sortir le câble du hayon.
- Dépose des ressorts à gaz.

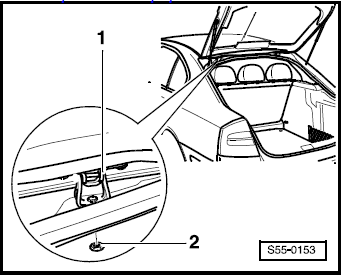

- Dévisser les écrous de fixation -2- (20 Nm) des charnières -1- et enlever le hayon.
Poser
La pose doit être effectuée dans l'ordre inverse. Tenir compte de ce qui suit: Ajuster le hayon Carrosserie - Remise en état ; Gr. de rép. 00.
Observer l'entrefer uniforme entre le capot et la carrosserie.
Régler le tampon d'amortissement et contrôler si le capot s'ouvre et se ferme.
Aperçu du montage du hayon
1 - 8 Nm 2 - Tampon de clavette 3 - Habillage du hayon
Déposer et poser
4 - Hayon
Déposer et poser
5 - Tampon d'amortissement 6 - Ressort à gaz
Déposer et poser&n ...
Dépose et pose du ressort à gaz
Déposer
Ouvrir le hayon, le soutenir et le bloquer.
Lever l'étrier de sécurité -2- avec un tournevis et désolidariser
le ressort à gaz -1- du tourillon à rotule -3-.
Remarque Ne
...
