Déposer
- Mettre le bouton rotatif du commutateur d'éclairage sur la position "0 ».

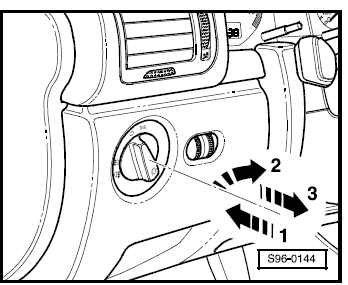

- Bien enfoncer le bouton rotatif du commutateur d'éclairage -flèche 1- et le tourner vers la droite -flèche 2-.
- Maintenir le bouton rotatif dans cette position et extraire le commutateur d'éclairage en le tirant en avant -flèche 3-.
- Débrancher le connecteur du commutateur.
Poser
- Brancher la connexion à fiches.
- Pousser prudemment le commutateur d'éclairage dans l'ouverture jusqu'à ce que l'on entende le déclic.
