Revue Technique Automobile Skoda Octavia: Dépose et pose des essuie-glaces

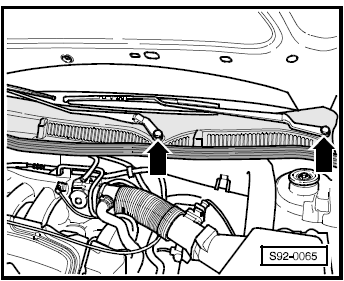

Dépose et pose des montures des raclettes des essuie-glaces

Remarque

• D'abord retirer les montures des raclettes des essuieglaces ainsi que le cache du caisson d'eau afin de pouvoir déposer le cadre avec la tringlerie et le moteur.
• Vérifier bien que le moteur se trouve sur sa position extrême avant de déposer les montures des raclettes des essuie-glaces. Sinon la position extrême de ceuxci ne pourrait pas être correctement réglée lors de la pose.

• Débloquer les deux capuchons sur les montures des raclettes des essuie-glaces au moyen d'un tournevis.
• Défaire les écrous hexagonaux (20 Nm) -flèches-.
• Faire bouger prudemment les montures des raclettes des essuie-glaces afin de les défaire.
• La pose doit être effectuée dans l'ordre inverse.

Déposer le couvercle du caisson d'eau

 Carrosserie - Travaux de montage ; Gr. de rép. 66

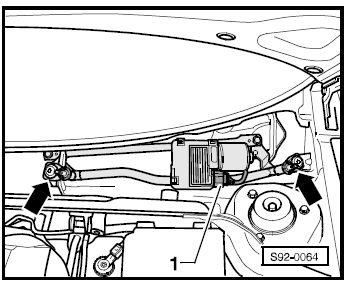

Déposer et poser le moteur des essuie-glaces et la tringlerie

• Débrancher la fiche -1- du moteur de l'essuie-glace.
• Enlever les vis -flèches- (8 Nm).
• Mettre le câble de la fiche de côté.
• Déposer le moteur des essuie-glaces et la tringlerie.

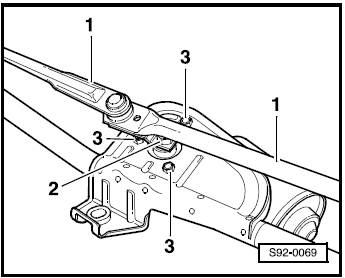

Déposer le moteur des essuie-glaces

• Décrocher de la manivelle la tige -1- à l'aide d'un gros tournevis.
• Dévisser l'écrou hexagonal -2- de la manivelle (18 Nm).
• Déposer les trois vis de fixation -3- (6 Nm).

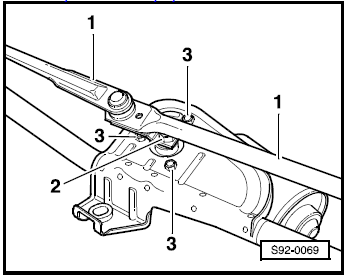

Poser le moteur des essuie-glaces

• Brancher le moteur des essuie-glaces à la fiche et actionner l'interrupteur pour qu'il se mette sur sa position extrême.
• Débrancher la fiche et fixer le moteur au moyen des vis de fixation -3- (6 Nm).
• Insérer la manivelle et régler parallèlement à la tige -1-.
• Serrer l'écrou hexagonal -2- (18 Nm).
• Appuyer les tiges -1- sur la manivelle.
