Déposer
Remarque
- La régulation est composée de deux carters séparables.
Avant de déposer la régulation mettre les boutons rotatifs dans la position suivante:
- Régulateur de chauffage sur "froid"
- Soufflante sur "0"
- Direction du diffuseur sur "plancher"

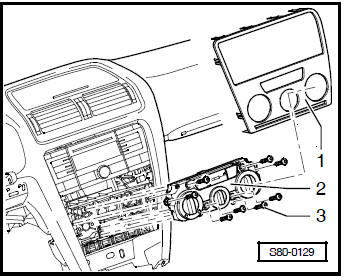

- Débloquer prudemment le cache -1- avec la clavette de démontage -3409-.
- Retirer les vis -3- (1,5 Nm) et enlever la régulation -2- du tableau de bord.
- Débrancher les connexions à fiches.
Poser
La pose doit être effectuée dans l'ordre inverse. Veiller à ce que les boutons rotatifs aient la même position que lors de la dépose.
