Déposer
- Retirer la vis hexagonale pour l'arbre à cardan.
Remarque
- Ce faisant, le véhicule ne doit pas être sur ses roues, sinon le roulement de roue serait endommagé.
- Si la vis hexagonale est desserrée, les roulements de roue ne doivent pas être surchargés.
- Ne pas surcharger les roulements de roue par le propre poids du véhicule, sinon le roulement de roue serait préendommagé. Ainsi la longévité du roulement de roue est réduite.
- Si des véhicules, dont l'arbre à cardan a été déposé, doivent être déplacés, il faut installer à la place de l'arbre à cardan une articulation extérieure et serrer à 50 Nm.
- Déposer la roue.
- Déposer l'étrier de frein resp. le support de frein avec l'étrier et l'accrocher avec du fil de fer .
- Déposer le capteur de vitesse de rotation de l'ABS .
- Déposer le disque de frein.
- Extraire l'arbre à cardan au maximum du moyeu de roue (en direction de la boîte de vitesses).

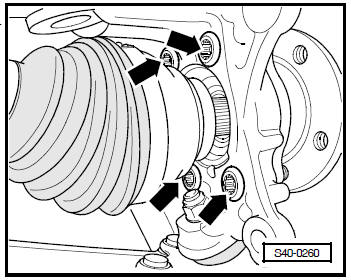

- Retirer les vis -flèches-.
- Sortir l'unité du logement de roue du carter du roulement de roue.
Poser
La pose doit être effectuée dans l'ordre inverse.
- Monter l'étrier de frein resp. le support de frein avec l'étrier .
- Serrer la vis hexagonale de l'arbre à cardan.
Remarque Ce faisant, le véhicule ne doit pas être sur ses roues, sinon le roulement de roue serait endommagé.
- Poser le capteur de vitesse de rotation de l'ABS .

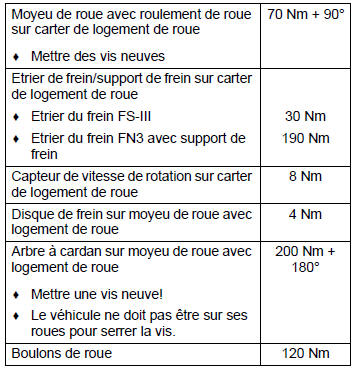

Couples de serrage:
