Revue Technique Automobile Skoda Octavia: Dépose et pose de l'étrier de frein
Revue Technique Automobile Skoda Octavia / Châssis-suspension / Frein, mécanisme de frein / Remise en état du frein des roues arrière / Dépose et pose de l'étrier de frein
Outils spéciaux équipements d'atelier, contrôleurs, appareils de mesure et auxiliaires nécessaires
- Bloqueur de pédale de frein par ex. -V.A.G 1869/2 -
Déposer
Le déroulement des opérations n'est valable que pour le remplacement ou pour les réparations suivantes sur l'étrier de frein.
- Déposer les roues.
- Décrocher le câble du frein à main du levier sur l'étrier de frein.
- Enlever l'agrafe élastique et sortir le câble du frein à main du support sur l'étrier de frein.
- Mettre la Durit d'aération du flacon sur la soupape de purge d'air de l'étrier de frein et ensuite ouvrir la soupape de purge d'air.
- Installer le bloqueur de pédale de frein, parex.-V.A.G 1869/2-.
- Fermer la soupape de purge d'air et enlever le flacon d'aération.
- Dévisser la conduite de frein.
- Dévisser les deux vis de fixation de l'étrier de frein tout en maintenant l'axe de guidage.
- Désolidariser l'étrier de frein du support de frein.
Poser
- Le piston est repoussé.
- Les plaquettes de frein reposent dans les ressorts de maintien sur le support du frein.
- Fixer au support l'étrier de frein avec les nouvelles vis autobloquantes.
- Visser la conduite sur l'étrier.
- Purger l'air du système de freinage.
- Accrocher le câble du frein à main et fixer avec l'agrafe élastique au support.
- Régler le frein à main.
- Monter les roues.
Remarque
- Appuyer énergiquement et plusieurs fois sur la pédale de frein, le véhicule étant arrêté, afin que les plaquettes se positionnent comme il convient.
- Contrôler le niveau du liquide de frein.

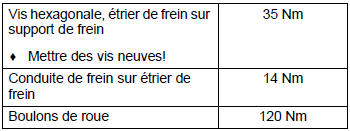

Couples de serrage:
