Revue Technique Automobile Skoda Octavia: Dépose et pose d'une poignée de portière
Déposer
- Déposer le boîtier du cylindre de fermeture.

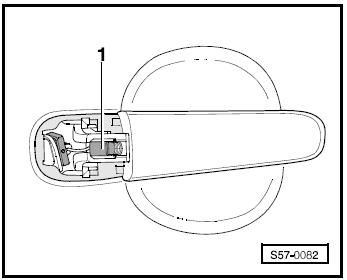

- Débloquer le clip -1- de la poignée de la portière.
- Sortir la poignée de la portière en la faisant pivoter.
Poser
- Insérer la poignée dans la portière en la faisant pivoter.

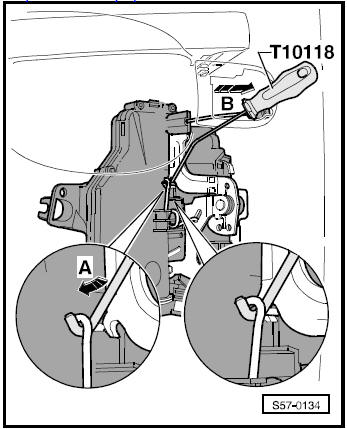

- Accrocher le dispositif de montage -T10118- -1- dans le ressort -flèche A- fixé dans la serrure de la portière et accrocher le ressort dans le levier de la serrure -flèche B-.

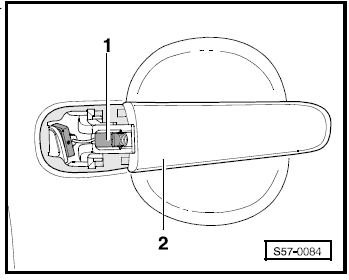

- Tirer le clip -1- dans la découpure de la tôle et l'encliqueter dans la poignée -2- de la portière.
Remarque Pousser la poignée -2- contre la tôle de la portière durant le montage.
Poser le boîtier du cylindre de fermeture.
Remarque Contrôler le fonctionnement étant donné que la portière ne s'ouvre pas si le réglage n'a pas été effectué correctement et si le câble Bowden n'est pas clipsé comme il faut.
