Revue Technique Automobile Skoda Octavia: Démarreur
Dépose et pose du démarreur
Déposer
- Couper le contact.
- Déconnecter la tresse de masse de la batterie.
- Déposer le filtre à air Moteur correspondant ; Gr. de rép. 24.

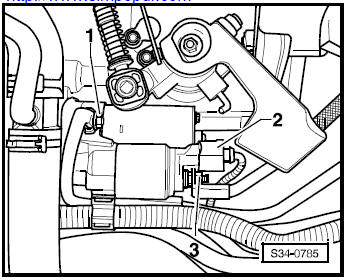

- Débrancher le câble de masse -1-.
- Débrancher la connexion à fiches -2-.
- Débrancher le câble -3-.
- Enlever la vis de fixation supérieure du démarreur.
- Déposer les panneaux d'insonorisation Carrosserie - Travaux de montage ; Gr. de rép. 50.

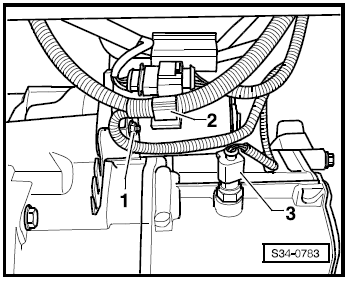

- Dévisser l'écrou -1- et mettre le support de câble -2- de côté avec le câble.
- Débrancher la fiche -3- du feu de recul.
- Retirer la vis de fixation inférieure et enlever le démarreur par en dessous.
Poser
- La pose doit être effectuée dans l'ordre inverse.

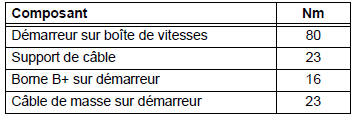

Couples de serrage
