Revue Technique Automobile Skoda Octavia: Débrancher le câble Bowden de la commande du capot moteur
Revue Technique Automobile Skoda Octavia / Carrosserie - Travaux de montage / Capot, hayon / Capot moteur / Débrancher le câble Bowden de la commande du capot moteur
- Séparer le coupleur du câble Bowden en défaisant le verrouillage -flèche- (par ex. avec un tournevis).

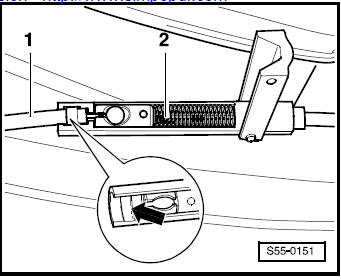

- Extraire le câble Bowden -1- du coupleur -2-.
Remarque Lors de la pose, veiller à ce que le câble Bowden soit correctement posé dans le coupleur -flèche- et que le coupleur soit correctement verrouillé.
Aperçu du montage de la serrure du volet de compartiment moteur
1 - Capot moteur
Déposer et poser
2 - Tampon d'amortissement
Le capot peut être réglé en hauteur par rapport aux ailes en
dévissant ou vissant le tampon.
3 - Câble Bowd ...
