Revue Technique Automobile Skoda Octavia: Connecteurs sur la régulation pour l'air de chauffage et frais

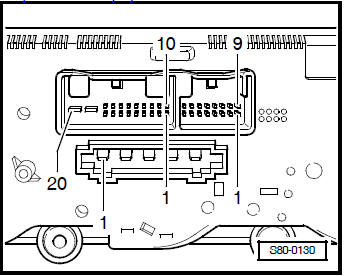

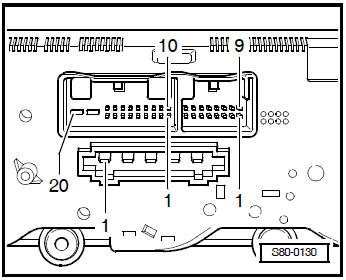

Dotation des alvéoles des connecteurs multiples A, B, C au dos de la régulation pour l'air de chauffage et frais
Outils spéciaux équipements d'atelier, contrôleurs, appareils de mesure et auxiliaires nécessaires
- Kit d'instruments de mesure -V.A.G 1594 CConnexion à fiches à 16 broches est libre.
Connexion à fiches à 5 broches, T5
1 - 3. vitesse de la soufflante
2 - 2. vitesse de la soufflante
3 -
1. vitesse de la soufflante
4 - 4. vitesse de la soufflante
5 - Borne
X
Connexion à fiches à 20 broches, T20c
3 - Servomoteur du clapet d'air de recirculation -V113-
6 - Servomoteur
du clapet d'air de recirculation -V113-
8 - Dégivrage de la lunette
arrière
11 - Appareil de commande pour le siège de conducteur chauffant
-J131-
15 - Appareil de commande pour le siège du passager AV chauffant
-J132-
16 - Borne 75 chauffage de siège (en option)
18 - Borne 30
19 - Borne 15
20 - Borne 31
