Revue Technique Automobile Skoda Octavia: Climatic - Climatiseur avec régulation manuelle - 2ème partie

Revue Technique Automobile Skoda Octavia / Chauffage, Climatisation / Climatisation / Dépose et pose du climatiseur / Climatic - Climatiseur avec régulation manuelle - 2ème partie

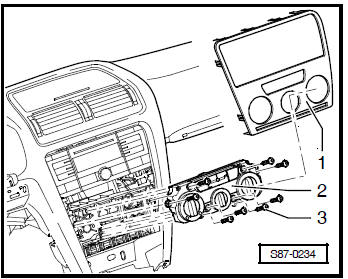

Dépose et pose de la régulation du
chauffage et du climatiseur

Déposer

Remarque

Chauffage, Climatisation

Poser

La pose doit être effectuée dans l'ordre inverse. Veiller à ce que les boutons rotatifs aient la même position que lors de la dépose.

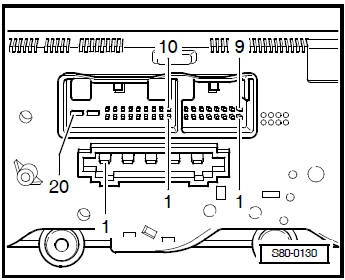

Connecteurs sur la régulation du chauffage
et du climatiseur

Dotation des alvéoles des connecteurs multiples A, B, C au dos de la régulation du chauffage et du climatiseur

Outils spéciaux équipements d'atelier, contrôleurs, appareils de mesure et auxiliaires nécessaires

Chauffage, Climatisation

Connexion à fiches à 20 broches

3 - Transmetteur de température au diffuseur d'air central -G191-
5 - Transmetteur haute pression -G65-
7 - Bus CAN Low (Confort)
8 - Bus CAN High (Confort)
12 - Chauffage du siège droit (en option)
13 - Chauffage du siège gauche (en option)
15 - Borne 75 chauffage de siège (en option)
16 - Vanne de régulation pour le compresseur du climatiseur -N280-
18 - Transmetteur de température au diffuseur d'air central -G191-
19 - Borne 30A
20 - Borne 31

Chauffage, Climatisation

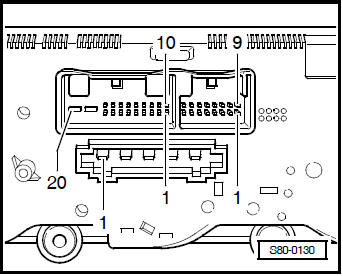

Connexion à fiches à 16 broches

1 - Servomoteur pour volet de température -V68-
2 - Transmetteur de température de diffusion de l'évaporateur -G263-
4 - Transmetteur de température au diffuseur d'air au plancher -G192-
5 - Potentiomètre - servomoteur du volet de température -G92-
7 - + 5 V pour potentiomètre - servomoteur du volet de température -G92-
8 - Masse pour transmetteur
9 - Servomoteur du clapet d'air de recirculation -V113-
10 - Servomoteur du clapet de recirculation -V113-
11 - Servomoteur pour volet de température -V68-

Chauffage, Climatisation

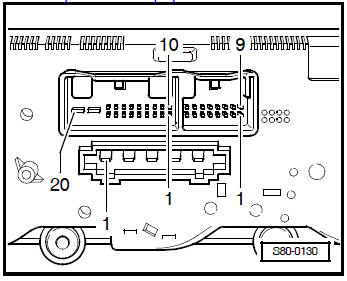

Connexion à fiches à 5 broches

1 - 3. vitesse de la soufflante
2 - 2. vitesse de la soufflante
3 - 1. vitesse de la soufflante
4 - 4. vitesse de la soufflante
5 - Borne 75

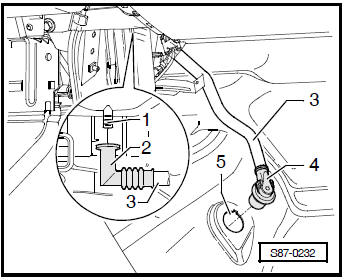

Contrôler l'écoulement de l'eau de condensation

Chauffage, Climatisation

Remarque

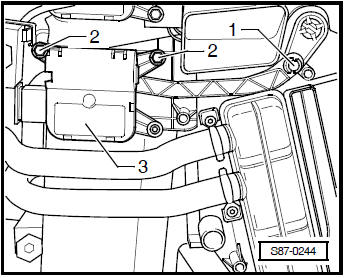

Dépose et pose du servomoteur pour le volet de température -V68-

Déposer

Chauffage, Climatisation

Poser

La pose doit être effectuée dans l'ordre inverse.

Remarque

Déposer et poser le transmetteur de température
au diffuseur d'air au plancher
-G192-

Chauffage, Climatisation

Déposer

Poser

La pose doit être effectuée dans l'ordre inverse.

Lors de la pose veiller à ce que la bague d'étanchéité soit correctement positionnée -3-.

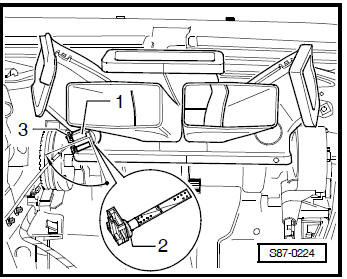

Déposer et poser le transmetteur de température
au diffuseur d'air central
-G191 -

Chauffage, Climatisation

Déposer

Poser

La pose doit être effectuée dans l'ordre inverse.

Lors de la pose veiller à ce que la bague d'étanchéité soit correctement positionnée -2-.

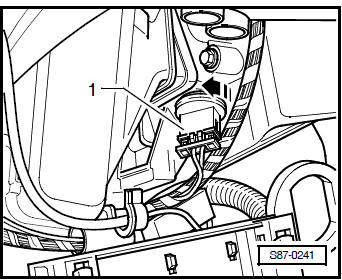

Déposer et poser le transmetteur de température
de diffusion, évaporateur
- G263-

Chauffage, Climatisation

Déposer

Poser

La pose doit être effectuée dans l'ordre inverse.

Lors de la pose veiller à ce que la bague d'étanchéité soit correctement positionnée.
