Revue Technique Automobile Skoda Octavia: Climatic - Climatiseur avec régulation manuelle - 1ère partie

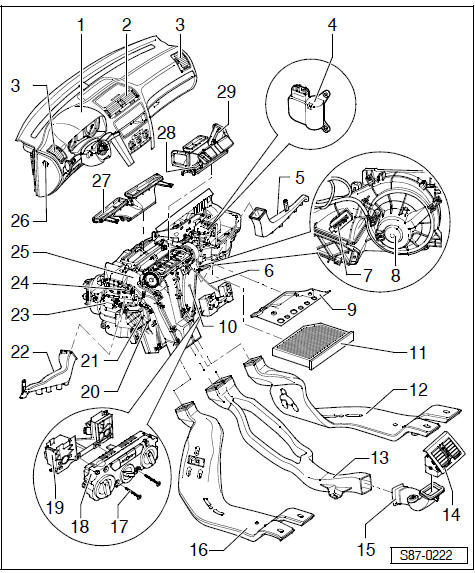

Aperçu du montage

Remarque

• Avant de déconnecter la batterie demander le codage s'il s'agit d'un autoradio équipé d'un codage antivol.
• En débranchant et rebranchant la tresse de masse de la batterie, quelques travaux complémentaires doivent être effectués  Installation électrique ; Gr. de rép. 27.

1 - Tableau de bord

• Déposer et poser  Carrosserie - Travaux de montage ; Gr. de rép. 70

2 - Diffuseur central

• Déposer et poser

3 - Diffuseur latéral

• Déposer et poser

4 - Servomoteur du clapet de recirculation -V113-

• contrôler  Système de mesure et d'informations pour l'autodiagnostic du véhicule -VAS 5051- dans la fonction "Exécution de la recherche des défauts"
• Déposer et poser

5 - Diffuseur au plancher à droite

• Déposer et poser

6 - Arbre flexible

• pour l'unité de réglage des clapets des diffuseurs d'air
• Déposer et poser

7 - Résistance série pour soufflante d'air frais avec fusible contre la surchauffe -N24-

• Déposer et poser

8 - Soufflante d'air frais -V2-

• Déposer et poser

9 - Protection pour le climatiseur

• Déposer et poser

10 - Défaillance du transmetteur de température de diffusion, évaporateur -G263-

• Déposer et poser

11 - Filtre à poussière et à pollen

• Déposer et poser

12 - Gaine du fond du plancher à droite

• Déposer et poser

13 - Gaine du fond centrale

• Déposer et poser  Carrosserie - Travaux de montage ; Gr. de rép. 68

14 - Diffuseur du fond central

• Déposer et poser

15 - Guidage d'air

• pour diffuseur du fond central

16 - Gaine du fond du plancher à gauche

• Déposer et poser

17 - Vis, 5 Nm

• 8 unités

18 - Régulation du chauffage et du climatiseur

• Déposer et poser

19 - Adaptateur pour la régulation
20 - Résistance de chauffage d'appoint -Z35-

• Déposer et poser

21 - Echangeur thermique

• Déposer et poser
• Changer complètement le liquide de refroidissement après le remplacement de l'échangeur thermique

22 - Diffuseur au plancher à gauche

• Déposer et poser

23 - Servomoteur pour volet de température -V68-

• contrôler  Système de mesure et d'informations pour l'autodiagnostic du véhicule -VAS 5051- dans la fonction "Exécution de la recherche des défauts"
• Déposer et poser

24 - Transmetteur de température au diffuseur d'air au plancher -G192-

• contrôler  Système de mesure et d'informations pour l'autodiagnostic du véhicule -VAS 5051- dans la fonction "Exécution de la recherche des défauts"
• Déposer et poser

25 - Climatiseur

• Déposer et poser
• Désassembler et assembler

26 - Gaine du diffuseur

• pour souffleur de la vitre dans la portière
• Composant de la protection

27 - Pièce intercalaire pour la gaine de dégivrage

• placée sur le carter du répartiteur et fixée avec un clip au tableau de bord - traverse
• L'enlever pour pouvoir déposer le tableau de bord

28 - Transmetteur de température au diffuseur d'air central -G191-

• contrôler  Système de mesure et d'informations pour l'autodiagnostic du véhicule -VAS 5051- dans la fonction "Exécution de la recherche des défauts"
• Déposer et poser

29 - Pièce intercalaire pour diffuseur du tableau de bord

• placée sur le carter du répartiteur
• L'enlever pour pouvoir déposer le tableau de bord

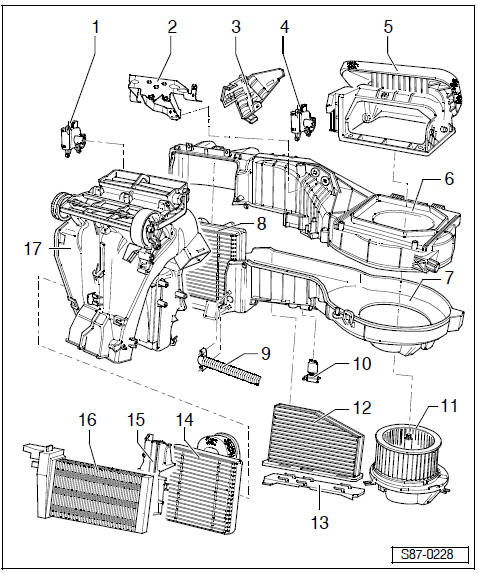

Désassemblage et assemblage du climatiseur

1 - Servomoteur pour volet de température -V68-

• Déposer et poser

2 - Support
3 - Protection
4 - Servomoteur du clapet de recirculation -V113-

• Déposer et poser

5 - L'entrée d'air du carter

• avec clapet d'air de recirculation

6 - Partie supérieure du boîtier
7 - Partie inférieure du boîtier
8 - Evaporateur
9 - Durit d'aération du refroidissement de la boîte à gants
10 - Résistance série pour soufflante d'air frais avec fusible contre la surchauffe -N24-

• Déposer et poser

11 - Soufflante d'air frais -V2-

• Déposer et poser

12 - Filtre à poussière et à pollen

• Déposer et poser

13 - Protection

• pour filtre à poussière et à pollen

14 - Echangeur thermique

• Déposer et poser

15 - L'habillage de l'échangeur thermique
16 - Résistance de chauffage d'appoint -Z35-

• sur quelques véhicules uniquement
• Déposer et poser

17 - Carter du répartiteur
