Pousser sur l'arbre le petit collier de blocage du soufflet de protection.
- Pousser sur l'arbre le soufflet de protection de l'articulation.
- Pousser sur l'arbre la pièce articulée.

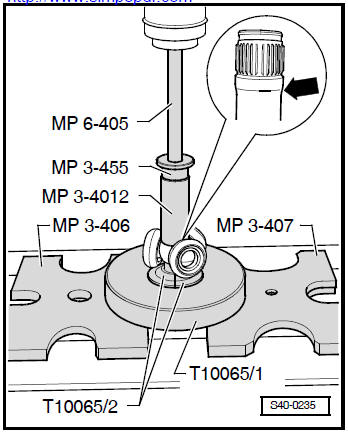

Monter l'étoile tripode
Version conique de l'arbre à cardan
Le biseau sur l'étoile est tourné vers l'arbre, il sert d'aide au montage.
- Insérer l'étoile tripode sur l'arbre et l'emmancher jusqu'à la butée.
- Veiller à ce que la force de pression ne monte pas audessus de 30 kN!
- Le cas échéant, passez de la graisse polycarbamide -G 052 142 A2 - sur la denture de l'arbre à cardan et de l'étoile tripode.
- Insérer un circlip neuf tout en faisant attention à ce qu'il soit correctement positionné.
- Mettre dans le joint tripode 70 grammes de graisse pour arbre à cardan prise dans le set de réparation.
- Pousser la pièce articulée sur les galets et la maintenir.
- Mettre dans l'arrière du joint tripode 60 grammes de graisse pour arbre à cardan prise dans le set de réparation.
- Monter le soufflet de protection de l'articulation.

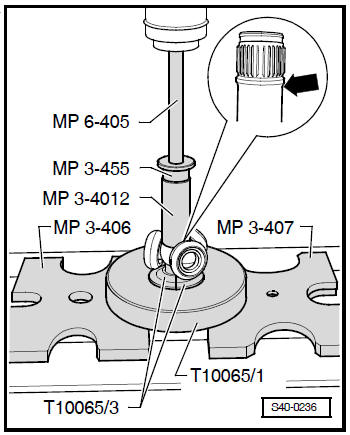

Monter l'étoile tripode
Version cylindrique de l'arbre à cardan
- Insérer l'étoile tripode sur l'arbre et l'emmancher jusqu'à la butée.
- Veiller à ce que la force de pression ne monte pas audessus de 30 kN!
- Le cas échéant, passez de la graisse polycarbamide -G 052 142 A2 - sur la denture de l'arbre à cardan et de l'étoile tripode.
- Insérer un circlip neuf tout en faisant attention à ce qu'il soit correctement positionné.
- Mettre dans le joint tripode 70 grammes de graisse pour arbre à cardan prise dans le set de réparation.
- Pousser la pièce articulée sur les galets et la maintenir.
- Mettre dans l'arrière du joint tripode 60 grammes de graisse pour arbre à cardan prise dans le set de réparation.
- Monter le soufflet de protection de l'articulation.
- Serrer les deux colliers de blocage par ex. avec une pince pour colliers de durit.
Désassembler
Outils spéciaux équipements d'atelier, contrôleurs, appareils de mesure et
auxiliaires nécessaires
Plaque de pression -MP 3-406-
Plaque de pression -MP 3-407-
Rondelle de pression -MP 3- ...
D'autres materiaux:
Remplacer le support d'aile
Déposer la pièce d'origine
Percer les rivets.
Enlever le support d'aile.
Enlever le reste.
Pièce de rechange
Support d'aile
Rivets 4,8 mm
