Revue Technique Automobile Skoda Octavia: Arbre de marche AR
Désassembler et assembler l'arbre de marche AR
Outils spéciaux équipements d'atelier, contrôleurs, appareils de mesure et auxiliaires nécessaires
- Piece de pression -MP 3-411-
- Plateau de pression -MP 3-455-
- Poinçon de pression -MP 6-405-
- Mandrin de centrage -MP 3-463-
- Plaque de pression -MP 3-406-
- Poinçon de pression -MP 3-423-
- Poinçon de pression -MP 3-448-
- Extracteur a prise interne -Kukko 21/2-
- Contre-appui -Kukko 22/1-

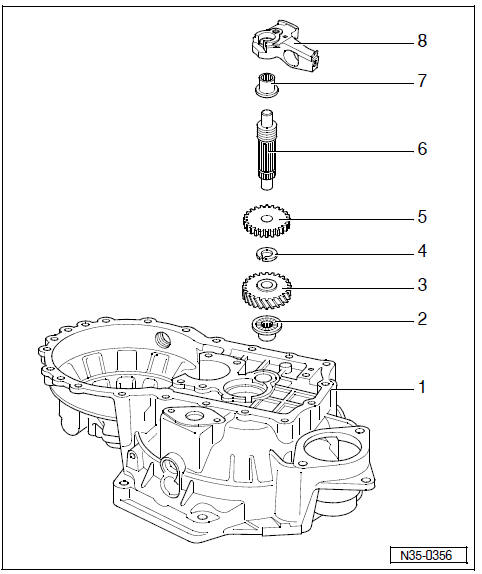

1 - Carter d'embrayage
2 - Douille a aiguilles
- Extraire Fig. 1 au
- Emmancher Fig. 2 au
- Toujours remplacer apres chaque démontage
3 - Pignon de retour
4 - Circlip
- Toujours remplacer apres chaque démontage
5 - Pignon de marche AR
- Déposer le circlip avant le remplacement
- La collerette est tournée vers le pignon de marche AR
6 - Arbre de marche AR
- Déposer et poser /li>
7 - Douille a aiguilles
- Démancher Fig. 3 au
- Emmancher Fig. 4 au
8 - Appui de l'arbre de marche AR
- Déposer et poser /li>

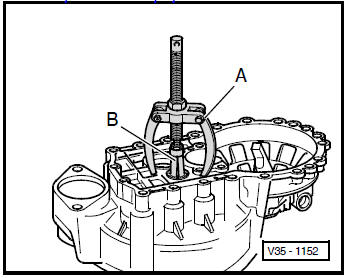

Fig. 1: Extraire la douille a aiguilles du carter d'embrayage
A - Contre-appui, par ex. -Kukko 22/1-
B - Extracteur a prise interne
14,5 ... 18,5 mm, parex.-Kukko 21/2-
Remarque La douille a aiguille est détruite lors de la dépose et doit etre remplacée.

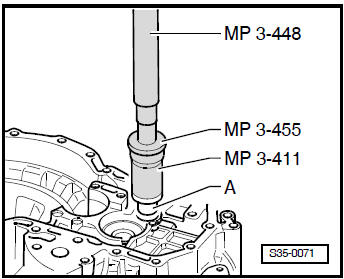

Fig. 2: Emmancher la douille a aiguilles -A- dans le carter
d'embrayage

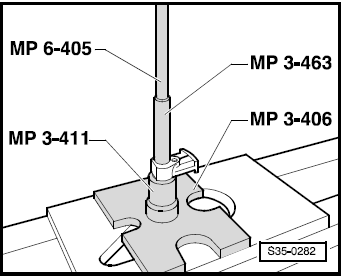

Fig. 3: Démancher la douille a aiguilles de l'appui de l'arbre
de marche AR

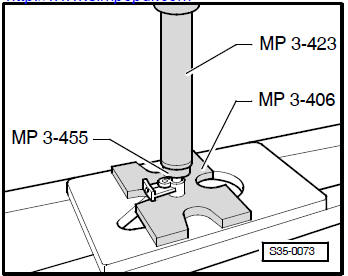

Fig. 4: Emmancher la douille a aiguilles dans l'appui de
l'arbre de marche AR
