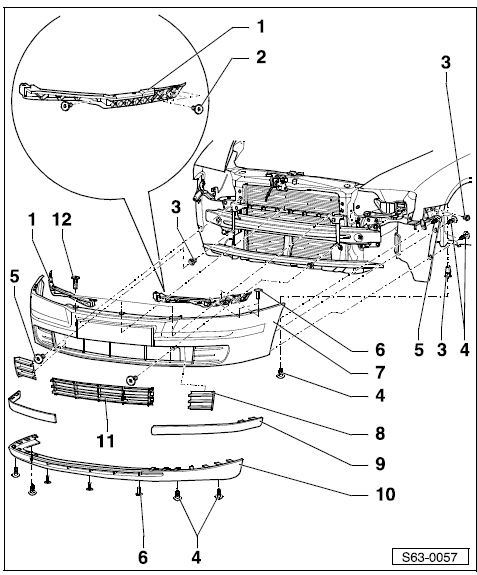

Revue Technique Automobile Skoda Octavia: Aperçu du montage du pare-chocs avant
1 - Pièce de guidage
- Déposer:
- Déposer le pare-chocs avant rep. 7.
- Enlever les vis rep. 2
- Enlever la pièce de guidage
- Poser: La pose doit être effectuée dans l'ordre inverse
2 - 1,5 Nm
3 - Ecrou à pattes
4 - 1 Nm
5 - 1,5 Nm
6 -
Rivet à pattes
7 - Pare-chocs avant
- Déposer:
- Déposer les phares Installation électrique ; Gr. de rép. 94
- Déposer les caches rep. 8
- Déposer les rivets à pattes rep. 6
- Enlever les vis rep. 4 et rep. 5
- Enlever les vis rep. 12
- Enlever le pare-chocs des pièces de guidage rep. 1 en avant.
Remarque Avant d'enlever le pare-chocs, il est nécessaire de débrancher la fiche des phares antibrouillard et des capteurs de stationnement (si elle existe).
- Poser: La pose doit être effectuée dans l'ordre inverse
8 - Protection
9 - Baguette du pare-chocs
- enfoncée dans les clips du pare-chocs
10 - Spoiler
- enfoncé dans les clips du pare-chocs
11 - Grille d'aération
12 - 6,6 Nm
Pare-chocs avant
...
Aperçu du montage du support du pare-chocs avant
1 - 9 Nm 2 - Support de pare-chocs avant
Déposer:
Déposer le pare-chocs avant.
Débrancher la fiche du capteur de température
Enlever les vis rep. 1
Enlever les vis re ...
