Revue Technique Automobile Skoda Octavia: Aperçu du montage du pare-brise
Revue Technique Automobile Skoda Octavia / Carrosserie - Travaux de montage / Vitrage / Aperçu du montage du pare-brise

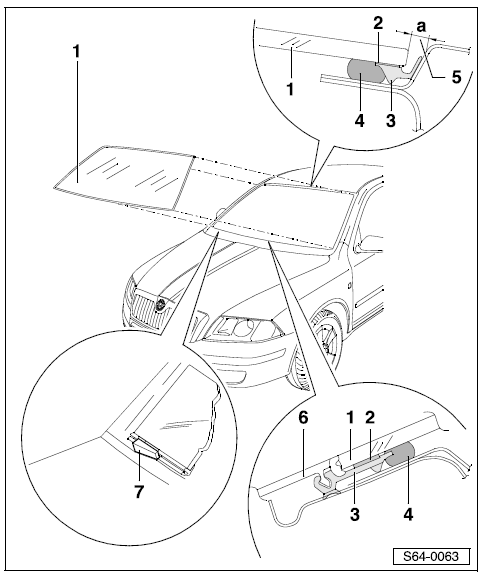

1 - Pare-brise
- Dépose et pose du pare-brise
2 - Ruban adhésif à double face
- Fait partie du pare-brise
3 - Profilé d'étanchéité
- Fait partie du pare-brise
4 - Mastic adhésif PUR
5 - Cote -a- = 4,5 ± 0,5 mm
6 - Couvercle du
caisson d'eau
- Déposer et poser /li>
7 - Régulateur de vitres
- pour l'ajustement des vitres
Déposer et poser les vitres collées
Outils spéciaux équipements d'atelier, contrôleurs, appareils de
mesure et auxiliaires nécessaires
Outil de découpage, par ex. -V.A.G 1351- ou de la Sté Equalizer
-DGE 100- et -TWH 200- ...
Dépose et pose du pare-brise
Déposer le pare-brise
Remarque Pour
la dépose de la vitre, un deuxième mécanicien est nécessaire.
Déposer le cache du caisson d'eau
Déposer l'habillage du montant A en haut& ...
