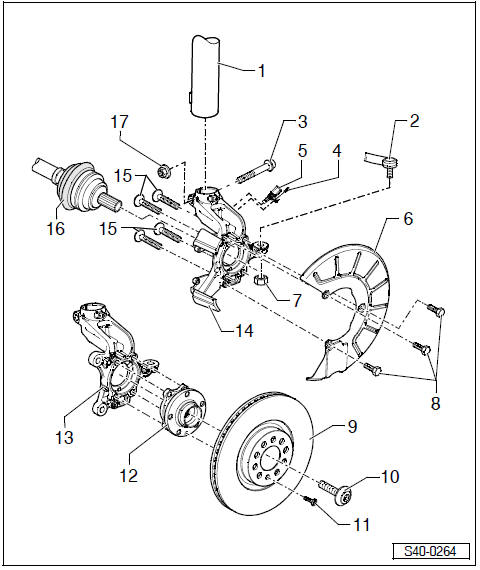

Revue Technique Automobile Skoda Octavia: Aperçu du montage du logement de roue

1 - Jambe de suspension
2 - Rotule de barre de direction
3 - Vis intérieure à dentures multiples

• La pointe de la vis doit être tournée dans le sens de déplacement du véhicule

4 - Vis à six pans creux 8 Nm

• M6 x 16

5 - Capteurs de vitesse de rotation AVG -G47-/Capteurs de vitesse de rotation AVD -G45-

• peut être contrôlé dans la recherche guidée des défauts au moyen de l'autodiagnostic du véhicule, système de mesure et d'information -VAS 5051-
• Avant de poser le capteur de vitesse de rotation, nettoyer la surface intérieure de l'alésage et y passer de la pâte de graissage consistante -G 000 650 -

6 - Tôle de protection
7 - Ecrou, 20 Nm et 90°

• autobloquant
• remplacer après chaque démontage

8 - Vis hexagonale, 10 Nm

• M6 x 10

9 - Disque de frein à ventilation intérieure
10 - Vis hexagonale, 200 Nm et 180°

• remplacer après chaque démontage
  Lors du serrage et du desserrage, le véhicule ne doit pas être sur ses roues

11 - Vis à empreinte cruciforme, 4 Nm

• M6 x 16

12 - Moyeu de roue avec roulement de roue

• la bague du capteur pour ABS est placée dans le moyeu de roue
• Différentes versions
• Affectation  Catalogue des pièces de rechange

13 - Carter de roulement de roue

• Déposer et poser
• avec support de frein vissé
• Si le carter de roulement de roue est remplacé, la géométrie du véhicule doit ensuite être contrôlée  /li>
• Affectation  Catalogue des pièces de rechange

14 - Carter de roulement de roue

• Déposer et poser
• avec support de frein intégré
• Si le carter de roulement de roue est remplacé, la géométrie du véhicule doit ensuite être contrôlée  /li>
• Affectation  Catalogue des pièces de rechange

15 - Vis intérieure à dentures multiples, 70 Nm et 90°

• M12 x 1,5 x 45
• remplacer après chaque démontage

16 - Arbre à cardan

• Déposer et poser

17 - Ecrou, 70 Nm et 90°

• autobloquant
• remplacer après chaque démontage

• Dépose et pose de l'unité du logement de roue
• Déposer et poser le carter du roulement de roue
