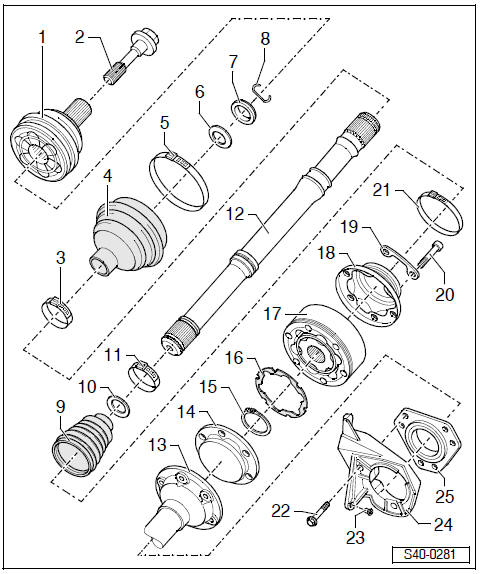

Revue Technique Automobile Skoda Octavia: Aperçu du montage

1 - Joint homocinétique extérieur

• Toujours remplacer entièrement
• Déposer
• Poser: Emmancher sur l'arbre avec un maillet en plastique jusqu'à la butée
• Contrôler

2 - Vis hexagonale, 200 Nm et 180°

• remplacer après chaque démontage

3 - Collier de blocage

• remplacer après chaque démontage
• Serrage

4 - Soufflets de protection des articulations

• Contrôler s'il y a des criques et des traces de frottement
• Matériau: Hytrel (polyélastomère)

5 - Collier de blocage

• remplacer après chaque démontage
• Serrage

6 - Ressort à coupelle

• Position de montage

7 - Bague de butée

• Position de montage

8 - Circlip

• remplacer après chaque démontage
• Le mettre dans la gorge de l'arbre

9 - Soufflet de protection pour joint homocinétique

• Matériau: Hytrel (polyélastomère)
• sans trou d'aération
• Contrôler s'il y a des criques et des traces de frottement
• Le chasser du joint homocinétique avec un mandrin
• Avant le montage, passer du -D 454 300 A2- sur la surface d'étanchéité du joint homocinétique

10 - Ressort à coupelle

• Position de montage

11 - Collier de blocage

• remplacer après chaque démontage
• Serrage

12 - Arbre à cardan
13 - Arbre intermédiaire

• côté droit du véhicule
• Déposer et poser

14 - Couvercle

• remplacer après chaque démontage
• toujours remplacer
• Démancher  .

15 - Circlip

• Détendre et comprimer par ex. avec une pince pour jonc - VW 161 A-

16 - Joint

• Il ne doit y avoir aucune trace de graisse et d'huile sur les surfaces de collage du joint homocinétique !

17 - Joint homocinétique intérieur

• Toujours remplacer entièrement
• Démancher  .
• Emmancher
• Contrôler

18 - Capuchon

• Chasser prudemment avec un mandrin
• Avant le montage, passer du -D 454 300 A2- sur la surface d'étanchéité du joint homocinétique
• Il ne doit y avoir aucune trace de graisse et d'huile sur les surfaces de collage!

19 - Plaque de soutien
20 - Vis intérieure à dentures multiples, 70 Nm

• Serrer d'abord toutes les vis en croix à 10 Nm
• M10 x 52
• Toujours remplacer les vis après chaque démontage

21 - Collier de blocage

• remplacer après chaque démontage

22 - Vis hexagonale, 22 Nm
23 - Vis à tête fraisée, 35 Nm

• M8 x 25
• 3 unités
• Préserrer toutes les 3 vis à 5 Nm

24 - Support de palier
25 - Palier

• Démancher et emmancher
