Revue Technique Automobile Skoda Octavia: Désassembler
Outils spéciaux équipements d'atelier, contrôleurs, appareils de mesure et auxiliaires nécessaires
- Plaque de pression -MP 3-406-
- Plaque de pression -MP 3-407-
- Rondelle de pression -MP 3-455-
- Poinçon de pression -MP 3-448-
- Poinçon de pression -MP 6-405-
- Pièce tubulaire -MP 3-4012-
- Pince pour jonc par ex. -VW 161 A-
- Pince de serrage par ex. -V.A.G 1275-
- Dispositif de montage -T10065-
La réparation de l'articulation extérieure figure ici .
- Ouvrir les deux colliers de blocage sur l'articulation extérieure et repousser le soufflet de protection.
- Enlever la pièce articulée de l'arbre à cardan.

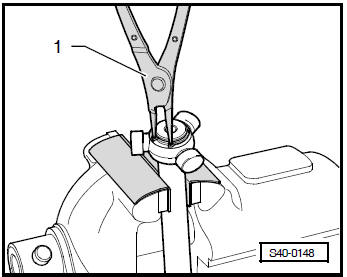

- Déposer le circlip.
1 - Pince (usuelle) ou par ex. -VW 161 A-

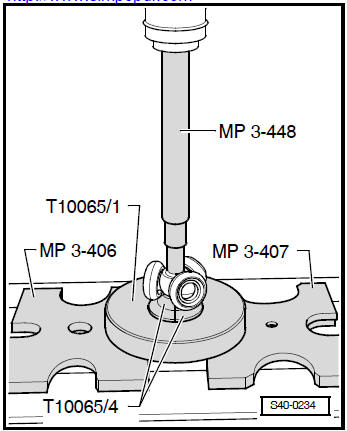

- Mettre l'arbre à cardan dans une presse.
- Démancher l'étoile tripode de l'arbre à cardan.
- Extraire de l'arbre le soufflet de protection de l'articulation.
- Nettoyer l'arbre, la pièce articulée et la gorge pour la bague d'étanchéité.
Aperçu du montage
1 - Joint homocinétique extérieur
Toujours remplacer entièrement
Déposer
Poser: L'emmancher sur l'arbre avec un maillet en plastique
jusqu'à ce le circlip se débloque
Contr ...
Assembler
Pousser sur l'arbre le petit collier de blocage du soufflet de
protection.
Pousser sur l'arbre le soufflet de protection de l'articulation.
Pousser sur l'arbre la pièce articulée.
Monte ...
