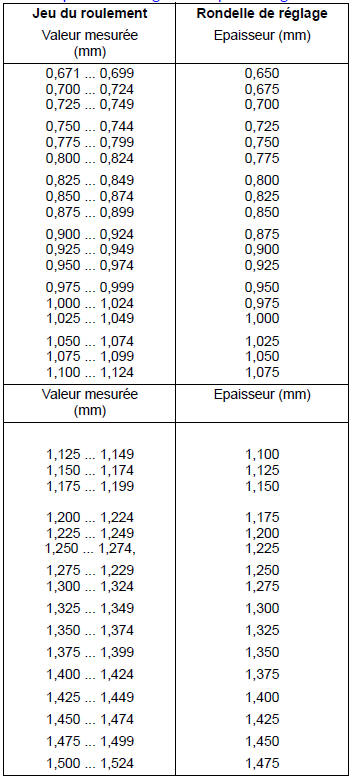

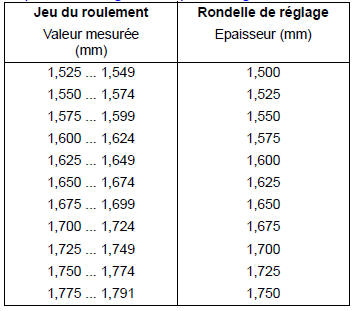

Revue Technique Automobile Skoda Octavia: Tableau des rondelles d'ajustement
Revue Technique Automobile Skoda Octavia / Boîte de vitesses 0A4 / Roue, arbres / Arbre primaire / Tableau des rondelles d'ajustement
Remarque Choisir les rondelles d'ajustement au moyen du catalogue des pieces de rechange.

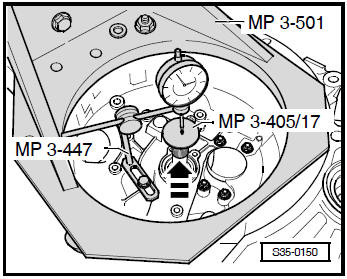

Effectuer une mesure de contrôle
- Installer le dispositif de mesure et le comparateur.
- Faire tourner l'arbre primaire afin que les roulements a rouleaux coniques se tassent.
- Pousser l'arbre primaire dans le sens de la fleche.
- Le jeu du roulement doit etre compris entre min. 0,01 ... 0,09 mm max.
Régler l'arbre primaire
(Déterminer une rondelle d'ajustement pour l'arbre primaire)
Outils spéciaux équipements d'atelier, contrôleurs, appareils de
mesure et auxiliaires nécessaires
Porte-comparateur universel ...
