Revue Technique Automobile Skoda Octavia: Soulever le logement de roue en position poids à vide
Outils spéciaux équipements d'atelier, contrôleurs, appareils de mesure et auxiliaires nécessaires
- Dispositif de levage pour moteur et boîte de vitesses par ex. -V.A.G 1383 A-
- Sangle de serrage -T10038-
- Support -T10149-
Remarque Toutes les vis sur les pièces du châssis avec des paliers en caoutchouc-métal doivent toujours être serrées en position poids à vide (au repos)
Les paliers en caoutchouc-métal ont un domaine de rotation limité.
Avant le serrage, les composants de l'axe avec paliers en caoutchouc-métal doivent être mis dans une position, qui correspond à la position du véhicule en marche (position poids à vide).
Autrement le palier en caoutchouc-métal serait soumis à une contrainte et sa longévité diminuée.
La simulation de cette position sur le pont élévateur peut être effectuée en levant la suspension des roues appropriée avec le dispositif de levage pour moteur/boîte de vitesses par ex. -V.A.G 1383 A- et le support -T10149-.

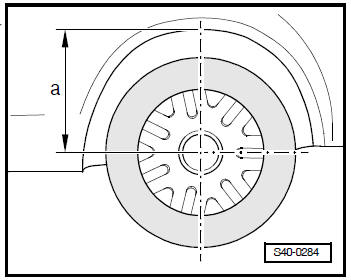

- Avant de commencer à travailler, mesurer parex.avec le mètre-ruban, la cote -a- du centre de la roue jusqu'au bord inférieur du passage de roue.
La mesure doit être effectuée en position poids à vide (au repos).
- Noter la valeur mesurée. Celle-ci est nécessaire pour serrer les vis/écrous.
Avant de lever la suspension des roues appropriée, le véhicle doit être amarré aux bras d'appui du pont élévateur avec les sangles de serrage -T10038-.
ATTENTION! Si le véhicule n'est pas amarré, il y a un risque que le véhicule glisse du pont élévateur! |
- Déposer la roue.
- Tourner le moyeu de roue jusqu'Ã ce que l'un des trous pour les vis de roue soit en haut.

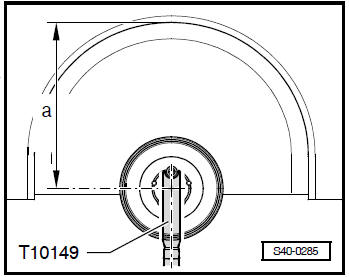

- Installer le support -T10149- avec la vis de roue sur le moyeu de roue.
Le serrage des vis/écrous concernés ne pourra être effectué que si la cote mesurée -a- entre le milieu du moyeu de roue et le bord inférieur du passage de roue est atteinte avant le commencement du travail.
- Soulever le carter du roulement de roue avec le dispositif de levage pour moteur/boîte de vitesses parex.-V.A.G 1383 A- jusqu'à ce que la cote -a- est atteinte
ATTENTION!
|
- Serrer les vis/écrous concernés.
- Abaisser le carter du roulement de roue.
- Sortir le dispositif de levage pour moteur et boîte de vitesses par ex. -V.A.G 1383 A- d'en dessous du véhicule.
- Désolidariser lesupport -T10149-.
- Désolidariser les sangles de serrage -T10038-.
