Revue Technique Automobile Skoda Octavia: Déposer et poser les habillages latéraux du coffre à bagages
Revue Technique Automobile Skoda Octavia / Carrosserie - Travaux de montage / Revêtements/insonorisants / Revêtements du coffre à bagages / Déposer et poser les habillages latéraux du coffre à bagages
Remarque Le déroulement de l'opération suivante représente la dépose et la pose de l'habillage latéral du coffre à bagages.
L'autre côté est déposé et posé dans l'ordre inverse.
Déposer
- Déposer le cache du seuil de chargement du coffre à bagages .
- Déposer le rembourrage latéral .

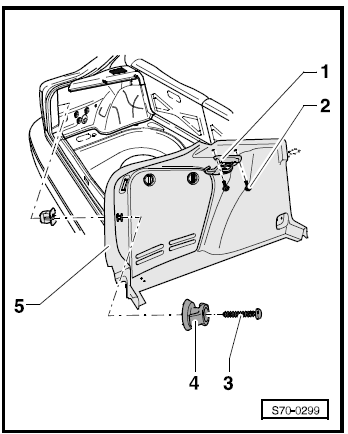

- Déposer les vis -2- (1,5 Nm) pour crochet de fixation -1-.
- Déposer la vis -3- (1,5 Nm).
- Extraire le clip -4-.
- Débrancher la connexion à fiche de la lampe du coffre à bagages.
- Enlever l'habillage latéral du coffre à bagages -5-.
Poser
La pose doit être effectuée dans l'ordre inverse.
Déposer et poser le cache du seuil de chargement du coffre à bagages
Déposer
Desserrer les écrous -2-.
Enlever le cache du seuil de chargement du coffre à bagages -1-
vers le haut.
Poser
La pose doit être effectuée dans l'ordre inverse en tenant com ...
