Revue Technique Automobile Skoda Octavia: Déposer et poser le tableau de bord
Revue Technique Automobile Skoda Octavia / Carrosserie - Travaux de montage / Revêtements/insonorisants / Tableau de bord / Déposer et poser le tableau de bord
Déposer
| ATTENTION! Déconnecter la tresse de masse de la batterie avant de travailler sur l'installation électrique. |

- Déposer le volant .

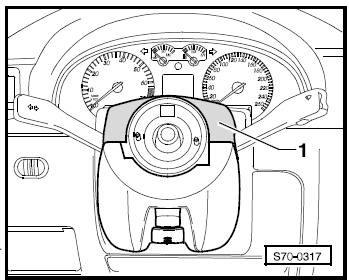

- Déposer l'habillage du haut de la colonne de direction -1- par ex. avec un tournevis.

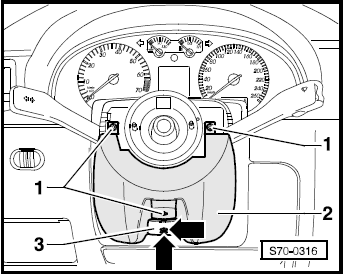

- Déposer les vis -flèches- et enlever la protection du levier pour le réglage de la hauteur de la position du volant -3-.
- Déposer les vis -1- (1,5 Nm) et enlever l'habillage du bas de la colonne de direction -2-.
- Déposer le porte-instruments Installation électrique ; Gr. de rép. 90.
- Poser le commutateur d'éclairage Installation électrique ; Gr. de rép. 96.

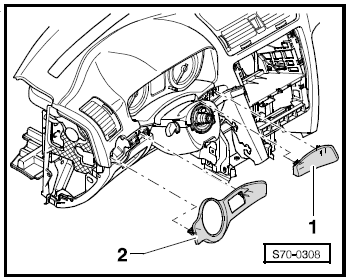

- Déposer la protection gauche -2- et droite -1-.
- Déposer la commande pour le régulateur de portée des phares Installation électrique ; Gr. de rép. 96.

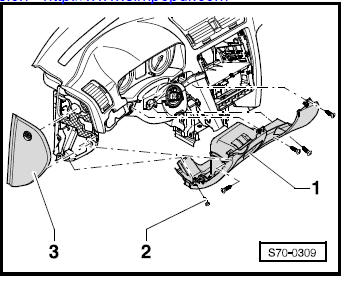

- Déposer la protection latérale pour la partie gauche du tableau de bord -3-.
- Déposer les vis de fixation -2- (1,4 Nm) et déclipser la fiche de diagnostic.
- Sortir le dessous du tableau de bord -1- du véhicule.

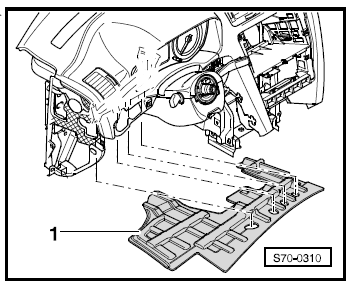

- Enlever l'insonorisant -1-.
- Déposer la protection du levier de changement de vitesses Boîte de vitesses ; Gr. de rép. 34.

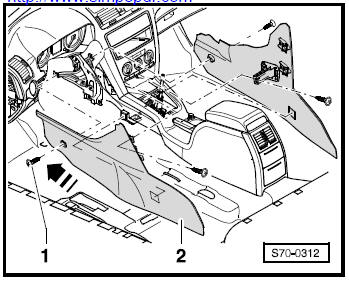

- Déposer les vis de fixation -1- (1,4 Nm) et enlever les deux protections latérales -2- vers l'avant -flèche-.
- Déposer l'autoradio (ou l'appareil de navigation) Installation électrique ; Gr. de rép. 91.
- Déposer la commande du climatiseur Chauffage et climatiseur ; Gr. de rép. 87.

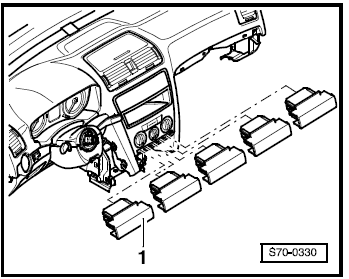

- Débrancher les connecteurs et déposer les éléments de commande -1- au centre du tableau de bord.

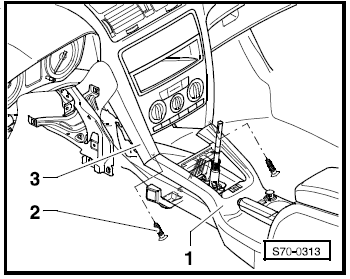

- Déposer les vis -2- (1,4 Nm) et séparer le tableau de bord -3- de la console centrale -1-.
- Déposer le contacteur des feux de détresse Installation électrique ; Gr. de rép. 96.

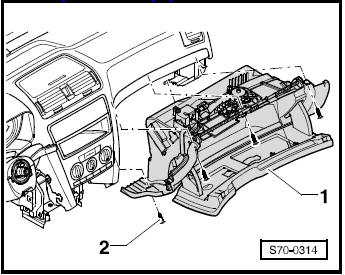

- Déposer les vis de fixation -2- (1,4 Nm) et sortir un peu la boîte à gants -1-.
- Débrancher la fiche de l'interrupteur de l'airbag du passager AV, la fiche de la serrure et de la lampe pour la boîte à gants ainsi que la Durit d'air.
- Extraire la boîte à gants -1-.
- Sortir l'insonorisant sous la boîte à gants.

- Déposer la protection latérale pour la partie droite du tableau de bord -1-.

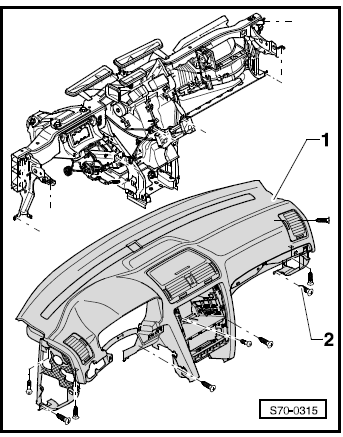

- Déposer les vis de fixation -2- (2 Nm).
- Sortir le tableau de bord -1- vers le haut et vers l'arrière.
Poser
La pose doit être effectuée dans l'ordre inverse.
Remarque
- Si le témoin de contrôle de l'airbag -K75- indique un défaut après le montage, la mémoire de défauts doit être effacée puis réinterrogée Systeme de diagnostic du véhicule, de mesure et d'information VAS 5051; .
- Des travaux complémentaires doivent être effectués en cas de débranchement et de rebranchement de la tresse de masse de la batterie Installation électrique ; Gr. de rép. 27.
