Revue Technique Automobile Skoda Octavia: Assembler

• Pousser sur l'arbre le petit collier de blocage du soufflet de protection.
• Pousser sur l'arbre le soufflet de protection de l'articulation.
• Pousser sur l'arbre la pièce articulée.

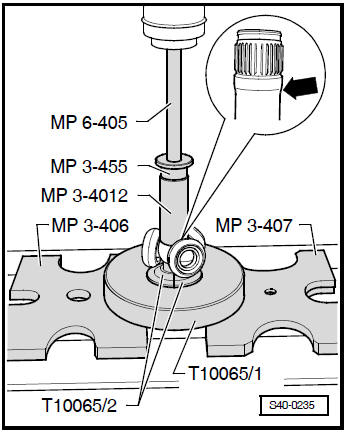

Monter l'étoile tripode

Version conique de l'arbre à cardan

Le biseau sur l'étoile est tourné vers l'arbre, il sert d'aide au montage.

• Insérer l'étoile tripode sur l'arbre et l'emmancher jusqu'à la butée.
• Veiller à ce que la force de pression ne monte pas audessus de 30 kN!
• Le cas échéant, passez de la graisse polycarbamide -G 052 142 A2 - sur la denture de l'arbre à cardan et de l'étoile tripode.
• Insérer un circlip neuf tout en faisant attention à ce qu'il soit correctement positionné.
• Mettre dans le joint tripode 70 grammes de graisse pour arbre à cardan prise dans le set de réparation.
• Pousser la pièce articulée sur les galets et la maintenir.
• Mettre dans l'arrière du joint tripode 60 grammes de graisse pour arbre à cardan prise dans le set de réparation.
• Monter le soufflet de protection de l'articulation.

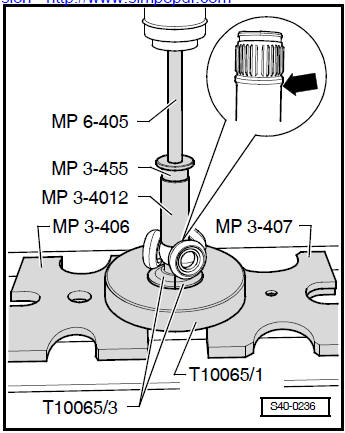

Monter l'étoile tripode

Version cylindrique de l'arbre à cardan

• Insérer l'étoile tripode sur l'arbre et l'emmancher jusqu'à la butée.
• Veiller à ce que la force de pression ne monte pas audessus de 30 kN!
• Le cas échéant, passez de la graisse polycarbamide -G 052 142 A2 - sur la denture de l'arbre à cardan et de l'étoile tripode.
• Insérer un circlip neuf tout en faisant attention à ce qu'il soit correctement positionné.
• Mettre dans le joint tripode 70 grammes de graisse pour arbre à cardan prise dans le set de réparation.
• Pousser la pièce articulée sur les galets et la maintenir.
• Mettre dans l'arrière du joint tripode 60 grammes de graisse pour arbre à cardan prise dans le set de réparation.
• Monter le soufflet de protection de l'articulation

• Monter le collier de blocage.

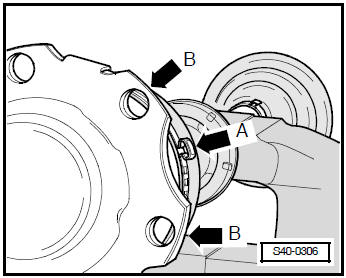

Remarque Afin de mieux insérer les vis intérieures à dentures multiples lors de la pose de l'arbre à cardan, il est nécessaire que le tuyau de blocage du collier de blocage -flèche Ase trouve entre les brides de fixation de la pièce articulée -flèches B-

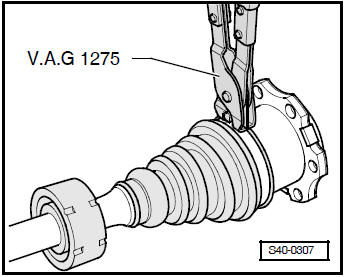

• Serrer le collier de blocage par ex. avec une pince pour colliers de Durit -V.A.G 1275-

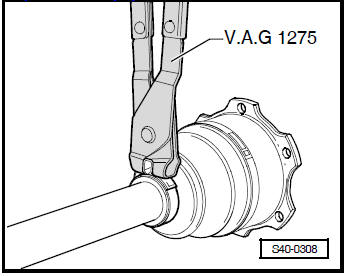

• Serrer le petit collier de blocage par ex. avec une pince pour colliers de durit -V.A.G 1275-.
