Revue Technique Automobile Skoda Octavia: Assembler

Pousser sur l'arbre le petit collier de blocage du soufflet de protection.

• Pousser sur l'arbre le soufflet de protection de l'articulation.
• Pousser sur l'arbre la pièce articulée.

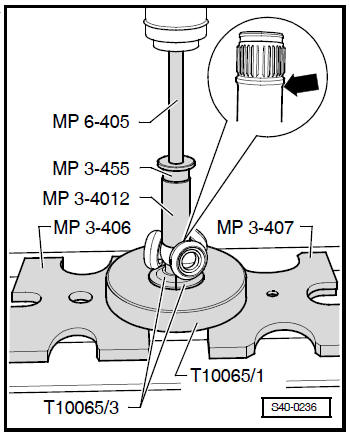

Monter l'étoile tripode

Version conique de l'arbre à cardan

Le biseau sur l'étoile est tourné vers l'arbre, il sert d'aide au montage.

• Insérer l'étoile tripode sur l'arbre et l'emmancher jusqu'à la butée.
• Veiller à ce que la force de pression ne monte pas audessus de 30 kN!
• Le cas échéant, passez de la graisse polycarbamide -G 052 142 A2 - sur la denture de l'arbre à cardan et de l'étoile tripode.
• Insérer un circlip neuf tout en faisant attention à ce qu'il soit correctement positionné.
• Mettre dans le joint tripode 70 grammes de graisse pour arbre à cardan prise dans le set de réparation.
• Pousser la pièce articulée sur les galets et la maintenir.
• Mettre dans l'arrière du joint tripode 60 grammes de graisse pour arbre à cardan prise dans le set de réparation.
• Monter le soufflet de protection de l'articulation.

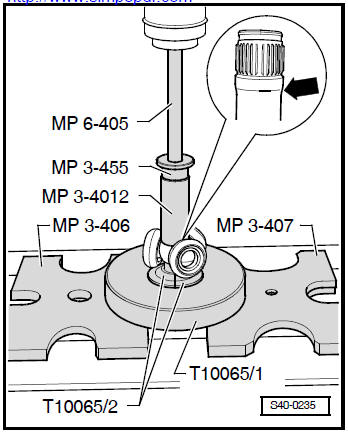

Monter l'étoile tripode

Version cylindrique de l'arbre à cardan

• Insérer l'étoile tripode sur l'arbre et l'emmancher jusqu'à la butée.
• Veiller à ce que la force de pression ne monte pas audessus de 30 kN!
• Le cas échéant, passez de la graisse polycarbamide -G 052 142 A2 - sur la denture de l'arbre à cardan et de l'étoile tripode.
• Insérer un circlip neuf tout en faisant attention à ce qu'il soit correctement positionné.
• Mettre dans le joint tripode 70 grammes de graisse pour arbre à cardan prise dans le set de réparation.
• Pousser la pièce articulée sur les galets et la maintenir.
• Mettre dans l'arrière du joint tripode 60 grammes de graisse pour arbre à cardan prise dans le set de réparation.
• Monter le soufflet de protection de l'articulation.
• Serrer les deux colliers de blocage par ex. avec une pince pour colliers de durit.
