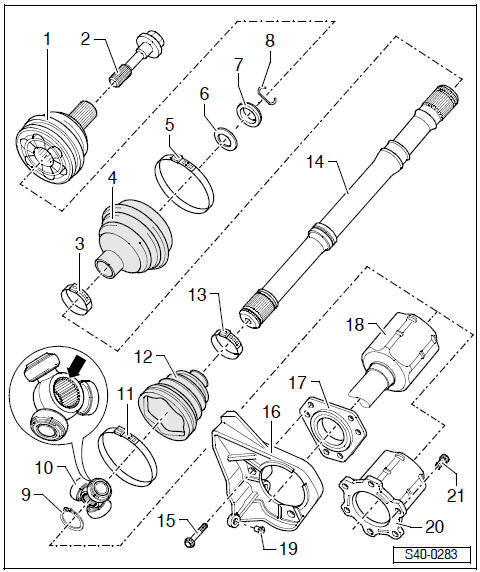

1 - Joint homocinétique extérieur

• Toujours remplacer entièrement
• Déposer
• Poser: L'emmancher sur l'arbre avec un maillet en plastique jusqu'à ce le circlip se débloque
• Contrôler

2 - Vis hexagonale, 200 Nm et 180°

• remplacer après chaque démontage

3 - Collier de blocage

• remplacer après chaque démontage
• Serrage

4 - Soufflet de protection pour joint homocinétique

• Contrôler s'il y a des criques et des traces de frottement
• Matériau: Hytrel (polyélastomère)

5 - Collier de blocage

• remplacer après chaque démontage
• Serrage

6 - Ressort à coupelle

• Position de montage

7 - Bague de butée

• Position de montage

8 - Circlip

• remplacer après chaque démontage
• Le mettre dans la gorge de l'arbre

9 - Circlip

• remplacer après chaque démontage
• Le mettre dans la gorge de l'arbre

10 - Etoile tripode à galets
Le biseau -flèche- est tourné vers la denture de l'arbre à cardan
11 - Collier de blocage

• remplacer après chaque démontage
• serrer par ex. avec pince pour colliers de Durit -V.A.G 1275-

12 - Soufflet de protection pour joint tripode

• Contrôler s'il y a des criques et des traces de frottement

13 - Collier de blocage

• remplacer après chaque démontage
• serrer par ex. avec pince pour colliers de Durit -V.A.G 1275-

14 - Arbre à cardan
15 - Vis hexagonale, 22 Nm
16 - Support de palier
17 - Palier
18 - Pièce articulée avec intermédiaire

• pour le côté droit du véhicule

19 - Vis à tête fraisée, 35 Nm

• M8 x 25
• 3 unités
• Préserrer toutes les 3 vis à 5 Nm

20 - Pièce articulée

• pour le côté gauche du véhicule

21 - Vis intérieure à dentures multiples, 70 Nm

• M10 x 23
